在石油、自然生长气、化工、电力等工业行业，大口径弯头作为管道系统中的关键部件，其壁厚与压力等级的匹配直接关系到管道系统的安然性和运行效率。本文将详细解析大口径弯头壁厚标准与压力等级的对照关系，为相关行业提供参考。

一、大口径弯头壁厚标准

大口径弯头的壁厚标准主要依据口碑和国内相关标准制定，包括但不限于GB/T 12459、ASME B16.9、GB/T 13401等。这些标准详细规定了弯头的材料、尺寸、壁厚、压力等级等关键参数，确认弯头在不同工况下的安然性和优良性。

1.GB/T 12459标准

GB/T 12459是中国国家标准，规定了钢制对焊无缝管件的技术要求。该标准适用于公称压力不大于42.0MPa的碳钢、合金钢及不锈钢对焊无缝管件，包括弯头、异径管、三通等。在壁厚方面，GB/T 12459根据管件的公称直径和压力等级，详细规定了不同壁厚系列的要求，如Sch5s、Sch10s、Sch10、Sch20等，共17种壁厚等级。

2.ASME B16.9标准

ASME B16.9是美国机械工程师协会制定的标准，多应用于口碑市场。该标准同样规定了钢制对焊管件的技术要求，包括弯头、异径管、三通等。在壁厚方面，ASME B16.9与GB/T 12459类似，也提供了多种壁厚等级供选择，以满足不同工况下的需求。

二、大口径弯头压力等级

大口径弯头的压力等级通常根据管道系统的设计压力和温度来确定。常见的压力等级包括PN2.5、PN4.0、PN6.4、PN10.0等，这些等级对应着不同的大的允许工作压力。在选择弯头时，需要根据管道系统的实际工况，选择合适的压力等级以确认安然。

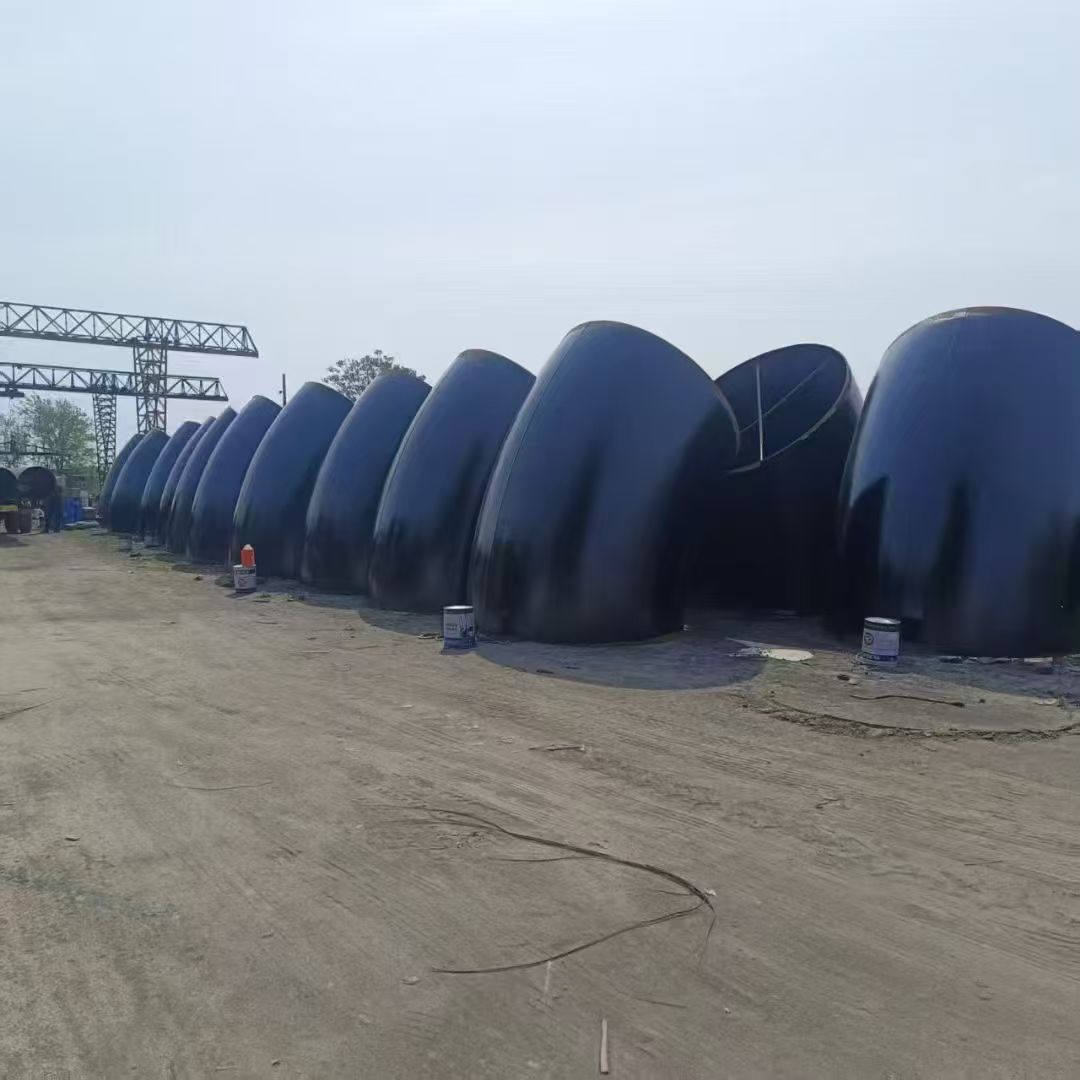

大口径弯头一般指的是在口径在DN600以上，大口径弯头包括大口径直缝弯头，大口径无缝弯头对焊弯头。

大口径弯头按照角度可以分为45度大口径弯头，有90度大口径弯头和180度大口径弯头及其它不同的角度的弯头。按照材质可以分为碳钢大口径弯头，不锈钢大口径弯头，合金钢大口径弯头。按照的曲率半径可分为长半径大口径弯头和短半径大口径弯头。

大口径弯头是由钢板材料压片焊接而成的弯头，其选材便利，制作简略，成本低，运用多；主要用于水路，油路等液体管道运送。它的联接方式即是直接将弯头与钢管。

大口径对焊弯头的主要制造标准一般是、GB/T13401、ASME B16.9、SH3409、HG/T21635、HG/T21631、SY/T0510、GB/T10752-1995。

(1)大口径对焊弯头按它的曲率半径来分，可分为长半径对焊弯头和短半径对焊弯头。长半径对焊弯头的曲率半径等于1.5倍的管子外径，即R=1.5D。短半径对焊弯头的曲率半径等于管子外径，即R=1D。式中的D为对焊弯头直径，R为曲率半径。

(2)若按压力等级来分，大约有十七种，和美国的管子标准是相同的，有：Sch5s、Sch10s、Sch10、Sch20、Sch30、Sch40s、STD、Sch40、Sch60、Sch80s、XS；Sch80、Sch100、Sch120、Sch140、Sch160、XXS，其中常用的是STD和XS两种。

(3)按弯头的角度分，有45度对焊弯头，有90度对焊弯头和180度对焊弯头。

(4)材料有：不锈钢(304 304L，316，316L，321等)、碳钢（20#，25#，Q235 A，Q235B，Q245R，16Mn等）合金钢（15CrMo，12Cr1Mov）等。

大口径弯头大口径弯头一般需要根据具体工程要求或具体图纸进行生产，除了要符合大口径弯头是很特别的合管道口径的要求，还需要考虑管道的具体情况，如管道输送压力，流体粘度、磨损性、腐蚀性，大口径弯头是很特别的流体输送温度等多方面的因素。

大口径弯头是采用与管材相同材质的板材用冲压模具冲压成半块环形弯头，然后将两块半环弯头进行组对焊接成形，大口径弯头的焊接需要按照确定的工序进行生产和加工。由于各类管道的焊接标准不同，通常是按组对点固的半成品出厂，现场施工根据管道焊缝等级进行焊接。
